無縫管多通道超聲波探傷設備

無縫管多通道超聲波探傷設備介紹

本款無縫管多通道超聲波探傷設備是我公司生產自動探傷設備系列中的一款，適用于直徑Φ110-Φ360各種碳鋼、不銹鋼、合金鋼制成的無縫鋼管的缺陷檢測，采用32多通道超聲波探傷儀，各通道獨立控制延遲、寬度和門檻值，可根據需要隨時擴展通道數，其中用于檢測縱向標準傷的探頭共12個通道、用于檢測橫向標準傷的探頭共16個通道、測厚探頭4個通道。多通道超聲波探傷設備可以從多個方向共同對無縫管進行檢測，探傷速度快、探傷精準。

山科飛泰生產的超聲波自動探傷設備全部通過國家檢測中心認證，其中近十余項達到國內先進水平，現有成套設備在100多家大中型鋼管廠使用，備受好評，是國內少數可以制造完成成套探傷設備的企業。

設備詳細介紹及報價請聯系  李經理189-311-80976

超聲波探傷設備探傷方法說明

超聲波是一種機械波，通過探頭向無縫管中發射超聲波，超聲波在鋼管中傳播遇到空氣會發生反射與折射，探頭會接收到這些信號，那么缺陷回波的行程短，依次在設備上體現出來就能判斷是否有缺陷形成了。如果鋼管中沒有缺陷的話，超聲波傳播的鋼管另一端會發生反射，被探頭捕捉后，根據波在材料中的聲速與實際檢測時發射波與接收回波之間所耗的時間來判斷出材料的厚度。

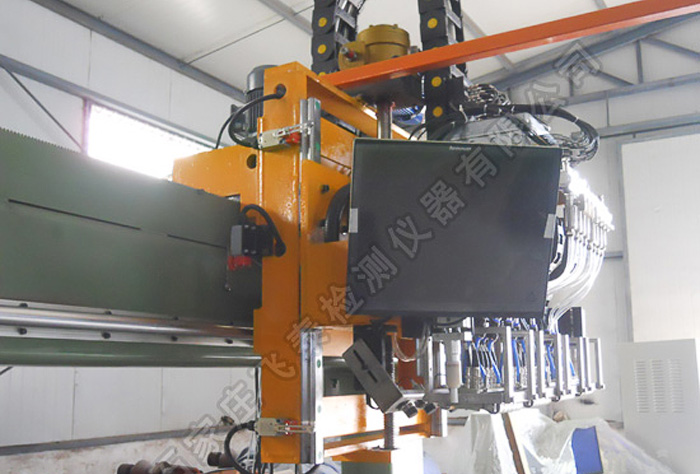

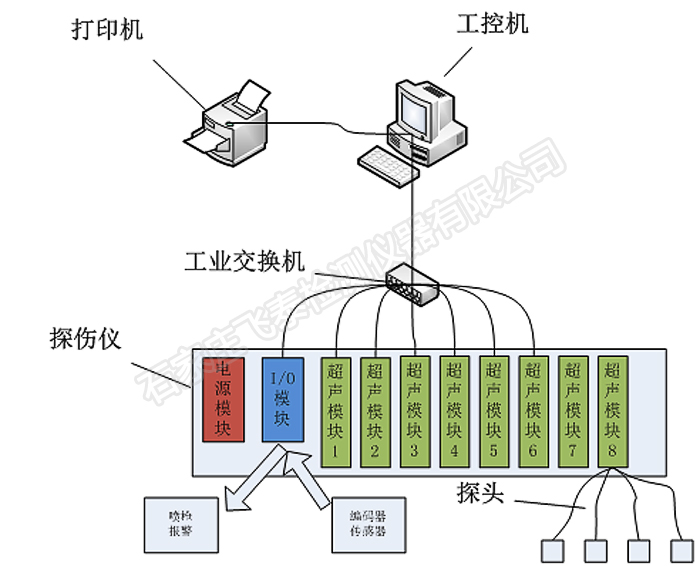

探頭檢測系統展示

無縫管多通道超聲波探傷設備主要參數

1、無縫管直徑：60-200mm / 200-720mm

2、無縫管長度：6 –13 m

3、無縫管壁厚：5 – 40 mm

4、檢測缺陷類型：無縫管縱向、橫向缺陷、測厚

5、檢測速度：1-6米/分鐘

6、信噪比：≥8dB

7、水平線性：   ≤1%

8、垂直線性：≤3%；

9、設備占地約：長20m X寬8m X高2.5m

10、采用中文操作平臺，操作者能在屏幕上看到中文檢測結果

11、設備符合《中華人民共和國環境保護法》

無縫管多通道超聲波探傷設備優點

無縫管多通道超聲波探傷設備采用全自動檢測工藝，能實現在鋼管兩個相反方向上進行無損檢測，由于采用液浸探傷使超聲波發射與接收穩定，提高了超聲波探傷可靠性。儀器具有擴展性，可根據用戶的實際需要，在檢測時需增加通道時可以對通道數進行擴充。特別適合用于制造工業用的無縫鋼管、石油管、鋼棒、氣瓶等超聲波探傷。

檢測標準

◆NT/T47013.3-2005超聲檢測

◆ASTM 213M《金屬管材超聲檢測方法》

◆GB/T5777-2008《無縫鋼管超聲波探傷檢驗方法》

◆YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》

◆ASTM A106美國材料標準《高溫用無縫碳素鋼管》

無縫管多通道超聲波探傷設備質保期及售后服務

(1)我方對所供貨設備的完整性、先進性及可靠性負責。包括主機輔機所需要的機械設備、配電系統、自動化系統及隨機所帶的工具等。

(2)由于我方的原因而引起增加供貨范圍中的設備及零部件的數量，由我方負責提供。設備在調試期間所消耗的易損件等由我方負責。

(3)設備自合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，我方需要給予免費修復或更換，此工作一般應在2—3天內完成。（人為損壞除外）。

山科飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
